マザーボード修理 ~Iwill DP533-S編~


 今回のご依頼はIwillのDP533-Sのコンデンサの交換のご依頼です。

 DP533-Sは2002年に発売されたハイエンドサーバ向けのマザーボードで、2基のXeon CPUを搭載可能なハイスペックマザーボードです。当時の発売価格はなんと6万円弱!かくいう私も2002年頃にデュアルCPUを搭載したパワーマックG4が欲しくて欲しくて堪らなかったのですが、そんなお金など持っていなかった(当時の販売価格は399,800円)私は一番安い733MHzのG4(しかもL3キャッシュなし)を買いました。

 さて、依頼者様によりますと「パソコンが立ち上がらなくなりマザーボードのコンデンサーが破裂しているのを発見し、ネットで修理方法を検索していたところ貴殿のホームページにたどり着きました。(中略)交換してほしいマザーは是非とも使いたいので。」とのことでご依頼を頂きました。確かに6万円もするマザーボードが立ち上がらなくなったら処分するのも勿体ないですし、使い続けたいところであります。
DSCF0039.jpg このマザーボードが実際に手元に到着した時の第一印象は「デカい!」流石にExtended ATXフォームファクタなだけあります。実はデュアルCPU搭載可能マザーを実際に目にしたのは実はこれが初めてです。さらにサーバー向けマザーボードなだけあって、CPU周りには信頼性抜群の富士通製固体コンデンサがズラりと並んでいます。(黄色いコンデンサがそれです)

 それにしても私、「富士通」という単語を目にすると、かの名作「バック・トゥ・ザ・フューチャー2」の1シーン、主人公マーティー・マクフライが「伊藤富士通」(映画ではFujitsu,Itoという表記)という胡散臭い名前の上司にクビにされるシーンをどうしても思い出してしまい頭から離れません。


 そんな高信頼コンデンサを大量に搭載したマザーボードの一体どこのコンデンサがダメになっているのかと申しますと、まずはここです。ニチコンのHMが使われています。CPUの周辺には大量に固体コンデンサを投入しているにもかかわらず、このあたりは非固体コンデンサが使われています。

 ちなみに画像をよく見て頂くとわかると思うのですが、本来コンデンサが取り付けてあるはずの場所にコンデンサが付いていない箇所があります。依頼者様曰く「何らかの拍子に外れてしまった」そうで、ここに新しいコンデンサを取り付けて欲しいとのことでした。
DSCF0042.jpgさらに、ここのニチコンHMも頭が膨らんでいます。
DSCF0044.jpg そして、拡張スロット周辺になりますと、今度は台湾メーカーのコンデンサに格が下がるようです。AGPスロットとPCIスロットの間の緑色のコンデンサ、よく見ると頭が膨らんでいます。
DSCF0045.jpg メモリスロット傍にも台湾製コンデンサ4本が。そのうち奥の2本が膨らんでいます。

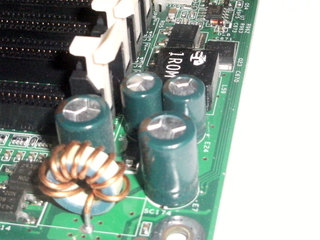

DSCF0046.jpg さらに反対側にも膨らんだ台湾製コンデンサが2本ありました。この特徴的な防爆弁をしたコンデンサ、調べてみるとHERMEIというメーカーのコンデンサでした。
DSCF0047.jpg AGPスロット傍の2本の小さなコンデンサはまだ膨らんでいませんでしたが、将来的に膨らむことが予想されるため交換対象としました。

  取り外したコンデンサ。8年間お疲れ様でした。


交換に使用するコンデンサ

すべてニチコンのHMを使用します。
メモリスロット付近の大きいコンデンサ4本
→ニチコン低ESRアルミ電解コンデンサ UHM0J332MPD 6.3V 3300μF 10φ×25mm 4本
拡張スロット付近やメモリスロット付近の小さいコンデンサ7本
→ニチコン低ESRアルミ電解コンデンサ UHM0J102MPD 6.3V 1000μF 8φ×15mm 7本
DSCF0055.jpg まずはコンデンサ密集地帯から。メモリスロット付近の5本を取り付けます。それにしても新品のコンデンサの艶はいつ見ても萌えますね。
DSCF0076.jpg メモリスロット傍その2.小さいコンデンサ2箇所も交換。DSCF0079.jpg メモリスロットとチップセットの中間付近に位置する大きいコンデンサ。こちらも交換しました。
DSCF0081.jpg AGPスロット傍の2本も無事交換し、DSCF0082.jpg 最後にAGPスロットとPCIスロットの間にある小さいコンデンサを交換して完了です。

 その後依頼者様にマザーボードを返送し、動作確認をお願いしたところ「無事起動しました。今までの不調が嘘みたいに快適です。」とのご報告を頂きました。

マザーボード修理 ~AOpen MS46L編~


 今回のご依頼はAOpen MS46Lのコンデンサ14本の交換作業のご依頼です。
このマザーボードは2002年発売のマザーボードで、台湾製や中国製のコンデンサが大量に使われていた時代の物です。

 ただ、私が思うにこの時代のマザーボードは今ほど電源にシビアでは無かったため、こういうコストダウンも致し方ないのかもしれません。無論長持ちするに越したことはないのですが・・・。

緑枠:16V 2200μF 12.5φ
赤枠:6.3V 1000μF 8φ

DSCF9727.jpg まずは小さなコンデンサからコツコツと。
メモリスロット付近にある小さなコンデンサ類ですが、見事に液漏れを起こしています。

DSCF9733.jpg これらのコンデンサをサンヨーのWGに交換します。この時代のマザーボードにサンヨーのWGはかなり贅沢と言えるでしょう。しかし依頼者様に同梱して頂いたコンデンサですのでありがたく使わせて頂きます。
DSCF9737.jpg小さいコンデンサの交換は完了!
DSCF9738.jpg 取り外したコンデンサを見てみますと、コンデンサの下部がぐちゃぐちゃになったり、電解液が漏れだしている物が多数見受けられます。Lelonのコンデンサは上部よりも下部が膨らんだり液漏れを起こしたりすることが多いようです。
DSCF9761.jpg 次に、CPU周辺の大きな3本のコンデンサを交換します。使用するコンデンサは日本ケミコンのKZH。
16V 2200μF (12φ)×3本
DSCF9842.jpg やはり大きいコンデンサは小さいコンデンサに比べて若干作業がやりやすいですね。

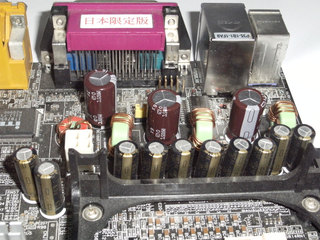

DSCF9844.jpg 取り外したコンデンサ。こちらもLelonのコンデンサが使用されていました。やはり底の部分が若干膨れています。

マザーボード修理 ~Gigabyte GA-8IGML-T編~


 今回のご依頼は、GIGABYTEのGA-8IGML-Tのコンデンサ9本の交換作業です。
このマザーボードは2002年発売のマザーボードで、やはりコストダウンのためか中国製や台湾製の安価なコンデンサが利用されていました。GIGABYTEといえば今でこそ「オール日本製固体コンデンサを採用」を謳ったマザーボードを発売するメーカーですが、当時はコストダウンに必死だったのでしょうね。

緑枠部分:16V 1500μF
赤枠部分:6.3V 1000μF

DSCF9741.jpgまずはCPUの周辺の大きなコンデンサ3本を交換します。DSCF9746.jpg 取り外したコンデンサはCHOYOという中国のメーカーのコンデンサ。2002年あたりに製造されたもので、やはり評判がよろしくない模様です・・・。
DSCF9873.jpg交換に使用するコンデンサはルビコンのMCZです。
16V 1500μFで10φの製品を利用します。

サクッと交換完了。

続いて、AGPスロット周辺の小さいコンデンサ4本とメモリスロット付近の2本を交換します。
若干の膨らみがあります。

交換に使用するコンデンサはサンヨーのWGで、依頼者様がご用意して下さいました。
サンヨーのコンデンサは高信頼で評判で、一昔前のマザーボードのVRMの一次側等、特に信頼性が要求される部分に使用されている事が多かったようです。
 今の固体コンデンサが主流になったマザーボードでは「SEPC」という固体コンデンサがよく利用されています。ちなみにサンヨーでは固体コンデンサの事を「OSコン」と称して販売しています。


DSCF9752.jpg交換後の様子
DSCF9754.jpg同じようにメモリスロット付近の2本も交換完了。

マザーボード修理 ~ASUS A8N-VM編~


 今回のご依頼は、A8N-VMの小さなコンデンサ21本を新品のコンデンサへと交換する作業です。
このマザーボードは2005年頃に発売になったマザーボードで、時期的には徐々に日本のメーカーのコンデンサの採用量が増えて来た時期でもあります。日本のメーカーコンデンサとはいえど、5年も前のマザーボードですからやはり電解コンデンサの宿命と言いましょうか、若干ではありますが膨張しているコンデンサがいくつか見られます。

DSCF9900e.jpg取り外したコンデンサは日本ケミコンのKMGシリーズ、6.3V 820μFです。
派手な液漏れや膨張は見られないものの、頭部に微妙な膨れがあるコンデンサがいくつかあります。
しかしながら21本の取り外し作業はなかなか大変でした(汗

DSCF9910.jpg交換に使用するコンデンサ

超低ESR小型アルミ電解コンデンサ 6.3V 820μF 6.3MCZ820M 8φ×11.5mm (ルビコンMCZ)21本

通常この部分のコンデンサは1000μFの物が多く使われているのですが、おそらく820μFなのはコストダウンを狙った物と思われます。
DSCF9902.jpg無事交換が完了しました。
さすがに、21本は大変でした!

マザーボード修理 ~DELL Optiplex GX260 5台目~


お久しぶりです。
ブログの更新が滞ってしまい申し訳ございません。

 実はブログの更新が滞っていたのにはわけがありまして、数ヶ月前にYahooとGoogleが提携した結果、「マザーボード」、「コンデンサ交換」などのキーワードで私のサイトにたどり着く方が激増しました。その結果、徐々に依頼数が増えまして、前回の記事を書いてから10枚弱のマザーボードのコンデンサを交換することになったのです。そのためブログを書く時間が取れなかったというわけです。しかし手元にあるマザーボードはすべて修理が完了し、作業が一段落しましたので今から一枚ずつブログに詳細を書いていこうと思います。

 さて、今回のご依頼は毎度お馴染み「Optiplex GX260」になります。
これで5台目ですが、もうここまで来るとマザーボードが到着する前にどこのコンデンサがダメになってるかほぼ100%わかります。なぜなら毎回毎回同じ箇所のコンデンサが壊れているからです。

 今回は依頼者様が実際にマザーボードをこちらに送って下さる前にどんな症状が発生したのかを写真に撮影して送ってくださいましたので、紹介させていただきます。


 依頼者様によりますと「ある日突然起動しなくなりまして。検索をしてみるとこの機種には『コンデンサー不良の持病がある』ようでケースを開けてみると案の定CPU近くのコンデンサーに膨らんでいるものがありそのうち1本には上部に茶色い付着物がありました。」とのことで、コンデンサ交換のご依頼を頂きました。

 到着したマザーボードを確認してみますと、やはり今までコンデンサの交換を行った箇所とほぼ同じ箇所のコンデンサが膨張しておりました。
DSCF9507.jpg Optiplex GXの場合は画像の赤枠で囲まれた部分のコンデンサが主に膨張するコンデンサでして、ご自分で修理を行いたい場合にはこのコンデンサを「6.3V 2200μF」の低ESRコンデンサ(直径は10φ)の物に取り替えればOKです。

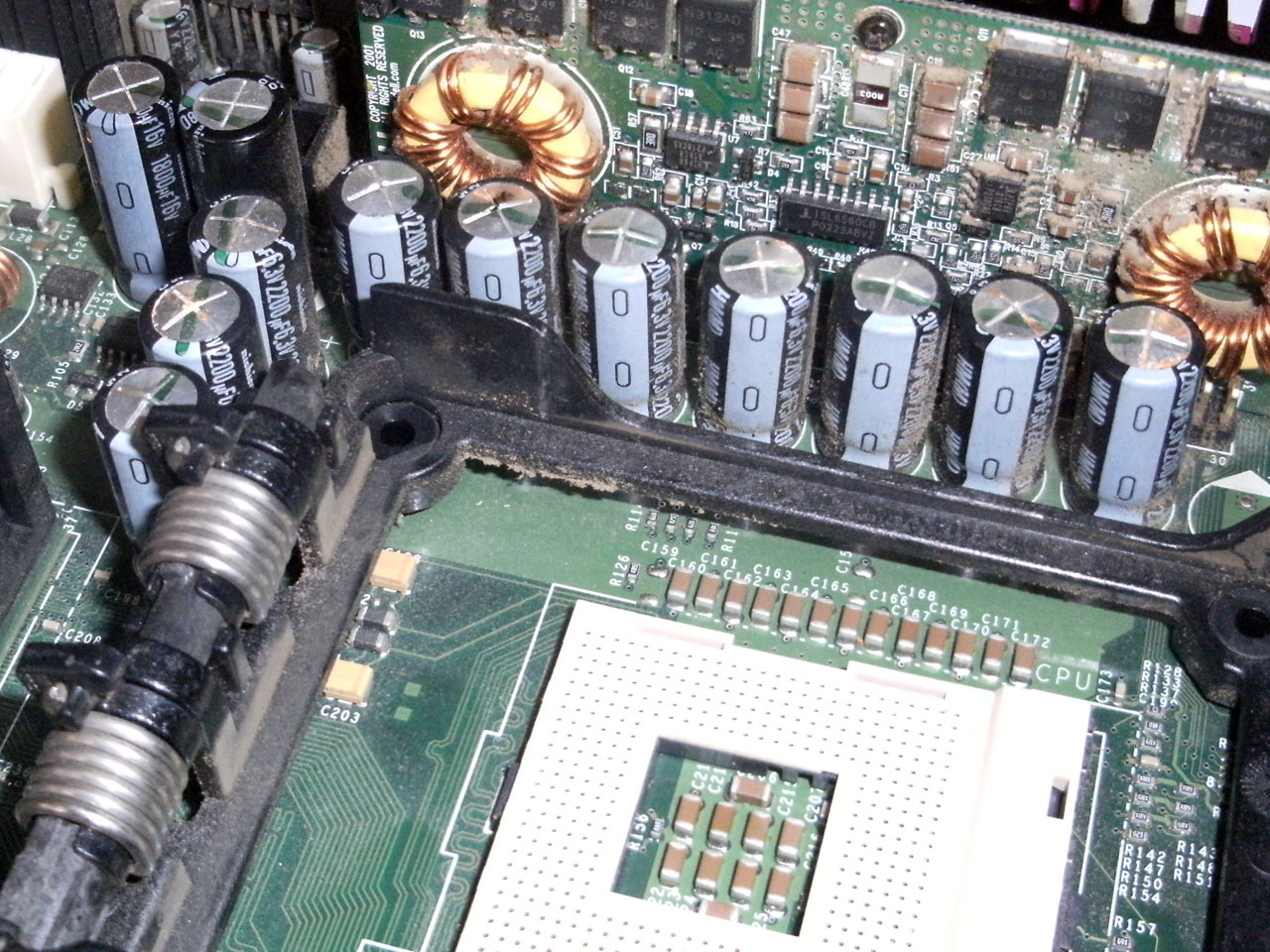

 CPU周辺の破損コンデンサ10本。常に大電流が流れて負荷がかなりかかる部位です。派手に液漏れしてはしておらず、各コンデンサの頭が若干膨らんでいる程度ですがそれでもコンピュータが起動不能に陥るぐらいの影響を及ぼしていました。

 メモリスロット付近のコンデンサ1本。ここのコンデンサもGX260では膨らむコンデンサの定番になっています。おそらくここも負荷がかかりやすい箇所なのでしょう。

 取り外したコンデンサ11本。すべて2002年35週製造のニチコンHMで、8年近く使えていた事になりますね。

交換に使用したコンデンサ
ルビコン 超低ESR小型アルミ電解コンデンサ 6.3MCZ2200M
6.3V 2200μF 10Φ×20mm 11本
毎回この機種の場合にはルビコンのMCZを使用していますが、φ10のコンデンサで6.3V 2200μF、なおかつESRが低いコンデンサであれば他のメーカーのコンデンサでも構いません。(ニチコンHMやサンヨーWG等)毎回MCZを使うのは入手性の良さからです。

 問題のあるコンデンサをサクッと交換します。まずはCPU周辺。実際にはけっこう時間がかかります。
 次にメモリスロット付近です。

この後マザーボードを返送し、依頼者様に動作確認をお願いしたところ、以下の報告を頂きました。

“本日組み立てて起動しましたところ無事安定して作動しております。
おかげさまでPC本体を無駄にすることなくてすみました。
感謝しております。ありがとうございました。”
