　今回のご依頼はAOpen MS46Lのコンデンサ14本の交換作業のご依頼です。
このマザーボードは2002年発売のマザーボードで、台湾製や中国製のコンデンサが大量に使われていた時代の物です。

　ただ、私が思うにこの時代のマザーボードは今ほど電源にシビアでは無かったため、こういうコストダウンも致し方ないのかもしれません。無論長持ちするに越したことはないのですが・・・。

　まずは小さなコンデンサからコツコツと。
メモリスロット付近にある小さなコンデンサ類ですが、見事に液漏れを起こしています。

　これらのコンデンサをサンヨーのWGに交換します。この時代のマザーボードにサンヨーのWGはかなり贅沢と言えるでしょう。しかし依頼者様に同梱して頂いたコンデンサですのでありがたく使わせて頂きます。
小さいコンデンサの交換は完了！
　取り外したコンデンサを見てみますと、コンデンサの下部がぐちゃぐちゃになったり、電解液が漏れだしている物が多数見受けられます。Lelonのコンデンサは上部よりも下部が膨らんだり液漏れを起こしたりすることが多いようです。
　次に、CPU周辺の大きな3本のコンデンサを交換します。使用するコンデンサは日本ケミコンのKZH。
16V 2200μF (12φ)×3本
　やはり大きいコンデンサは小さいコンデンサに比べて若干作業がやりやすいですね。
　取り外したコンデンサ。こちらもLelonのコンデンサが使用されていました。やはり底の部分が若干膨れています。

Tweet

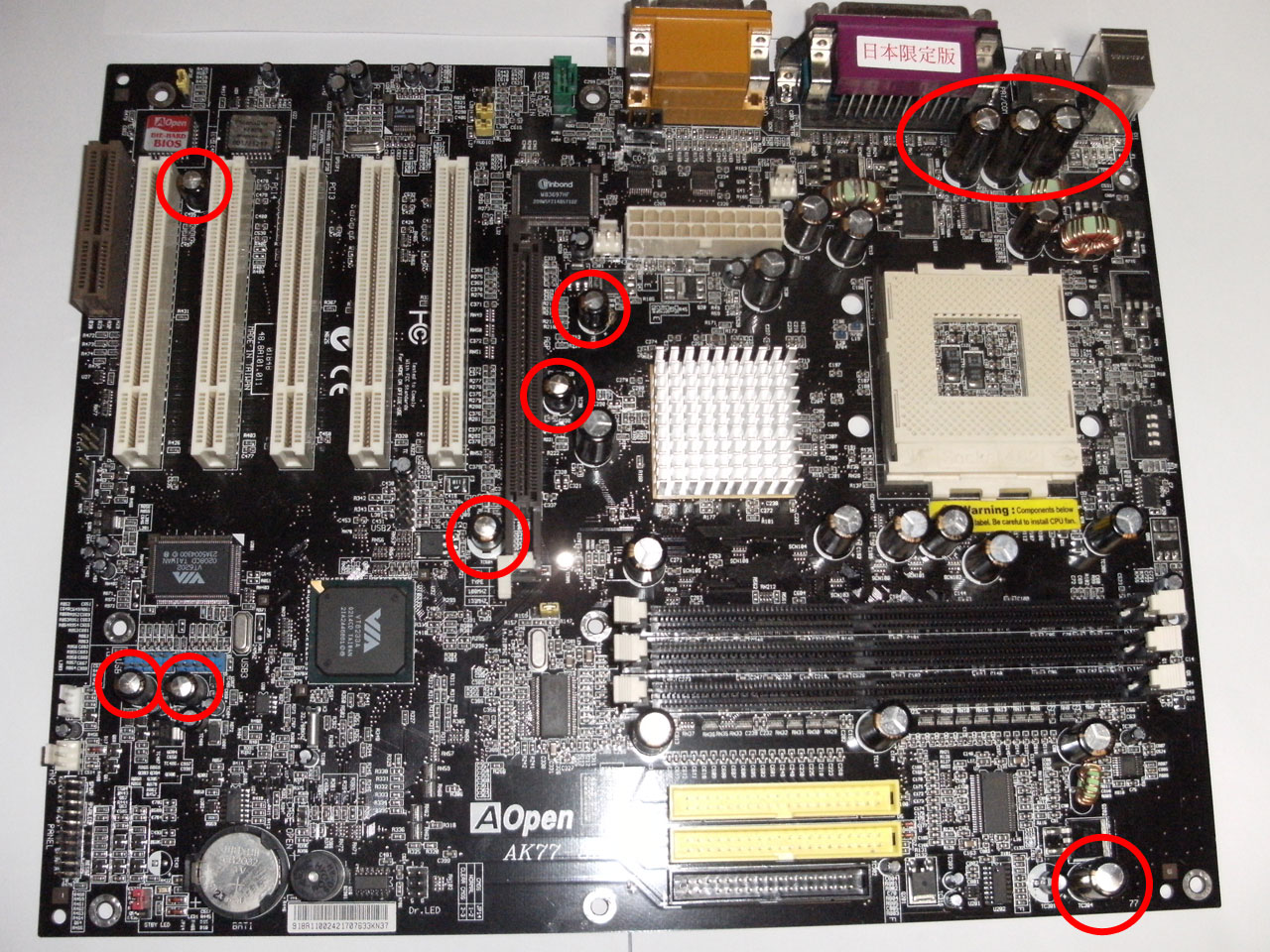

　今回のご依頼はAOpenのAK77-333です。
このマザーボードは2002年3月頃に発売になったSocketAマザーボードで、この時期のマザーボードでは回路的に重要な部分に当然のごとく台湾製の低品質なコンデンサが使用されておりました。このマザーボードもまた然り。

　依頼主様から送られてきたマザーボードを確認したところ、コンデンサは主に「日本ケミコン」と「Lelon」の2種類のメーカーの物が使われており、このうち台湾メーカー「Lelon」のコンデンサがすべて膨らんでいました。ちなみに中国語で電解コンデンサの事を「電解電容器」と言うそうですね。電容器、つまり電気の容器とはまさに読んで字の如く、という感じです。

　当然これらのクソLelonコンデンサはすべて交換する事にしたのですが、ここで問題が発生。

　CPUソケットの周辺にあるこのコンデンサ、「10V 3300μF」というスペックにしては直径がφ10と小さいんです。

　どういう事かと申し上げますと、現在流通しているコンデンサで「10V 3300μF」のコンデンサはφ12.5と若干直径が大きく、このように3本が隙間無く並べられている部分には直径が大きいコンデンサをそのまま取り付けることは出来ません（無理をすればできますが）つまり何とかしてこの部分に合うφ10のコンデンサを入手せねばなりません。

策としては二つの選択肢があります。

• 同じ3300μFの容量のコンデンサでも耐圧が6.3Vの物ならφ10の物が手に入る。
• 耐圧が10Vの物でφ10の物となると2200μFのコンデンサあたりが入手可能な物のうち一番大きな容量となる。

 しかしコンデンサの耐圧を無闇矢鱈に下げることはリスクを伴います（コンデンサが破裂したり発火したりします）ので前者の案は使えません。

　そこで依頼者様に改めて連絡を取り、「マザーボードの設計にはある程度のマージンを設けてあるため、若干容量が小さめのコンデンサを搭載しても動作する可能性がある」という事を説明した上で、後者の案を採り3300μFのコンデンサの代わりに2200μFのコンデンサに交換するという事にしました。

　取り外したコンデンサ。「Lelon」という台湾のメーカーの粗悪コンデンサ。

　Lelonのコンデンサはコンデンサの上部よりも底がパンパンに膨れてしまう事が多いらしい。

交換に使用したコンデンサ

使用したコンデンサはもちろんすべて日本メーカー製です。

CPU周辺
ルビコン 超低ESR小型アルミ電解コンデンサ 10V 2200μF 10MCZ2200M φ10×25mm × 3本

拡張スロット周辺
ルビコン 超低ESR小型アルミ電解コンデンサ 6.3V 1200μF 6.3MCZ1200M φ8×16mm × 6本

マザーボードの隅にひっそりと存在するVRMのコンデンサ
ルビコン 超低ESR小型アルミ電解コンデンサ 16V 1000μF 16MCZ1000M Φ10×16mm × 1本

その後マザーボードを依頼者様に返送し、動作確認をお願いしました。
特にCPU周辺のコンデンサの容量を一回り小さめの物に換装したため安定動作に不安がありましたが、以下の報告を頂きました。

何を持って問題ないと判断するかというのは難しいところですが、

• OS（Windows7）の再インストール
• ベンチマークソフトの連続稼動
• 連続20時間の稼動

 を行って、別段怪しい動きをすることはありませんでしたので、問題ないと判断いたしました。

Tweet

　依頼者様によりますと「CPU傍のコンデンサ6本が液漏れ、膨張を起こしたため交換を依頼」とのことでご依頼を頂きました。その他にも、オーディオジャック付近の小さなコンデンサが何らかの拍子に外れそうになってしまったためそちらも交換して欲しいとの要望も頂きましたのでそちらも併せて交換することにしました。

　例によってCPU付近の6本のコンデンサ、日本製品ではありますが不良品ロットのニチコンHMが使用されており、頭がぷっくり膨らんでおりました。

これが依頼者様曰く、「何らかの拍子で外れかけてしまっているオーディオジャック付近の小さいコンデンサ」。通常なら相当の力を加えなければこんな風にはならないのだが・・・。

交換に使用したコンデンサ

ニチコン　低ESR解コンデンサ 6.3V 3300μF UHM0J332MPD×6本

パナソニック　超小型電解コンデンサ 16V　10μF ECEA1CKS100×1本
ちなみにCPUやチップセット、メモリスロット付近など所謂低ESRなコンデンサが必要な部分では、特に指定が無い限りニチコンHMかルビコンMCZを使っています。実はこれよりも高価でハイグレードなニチコンHZとかルビコンMHZなんてものもあるのですが、こちらはどうしても必要な場合（必要な容量とサイズがどうしても手に入らない場合）や依頼者様から直接指定があった場合を除いて使っていません。（なにより高価ですので）

さて、早速部品が手に入ったところでハンダ付けです。コンデンサ列の左右にコンデンサを取り付ける部分が2本ずつているのが見えますが、ここには元々コンデンサはついておりません。実は家電製品には部品を取り付ける箇所があってもなぜか取り付けられていない、というものが良くあります。

そしてこちらはオーディオジャック付近の小さいコンデンサです。

その後依頼者様にマザーボードを返送し、動作確認をお願いしたのですが、残念なことにマザーボードは動作しなかったそうです。

しかしその後色々調べてみて原因らしき物が判明しました。

というのも、毎回コンデンサ交換のご依頼を頂く度に、修理前、修理後の写真の記録を行っているのですが（部品の配置やスペックのメモを取るという意味も込めて）、なんとオーディオジャック付近のコンデンサ近くに配置されていたと思われるチップ抵抗が木っ端みじんに吹き飛んでいる形跡が見られました。（画像をクリックしていただくと大きな画像で表示されます）
